प्रयुक्त Ics - TB1231N [वीडियो क्रोमा जंगल], TMP87PS38N [सिस्टम नियंत्रण], AT24C16 [मेमोरी], BSC25-02AW23 [FBT], TDA7057AQ [ऑडियो आउटपुट], TA8427K [वर्टिकल स्कैन आउटपुट]
अकीरा 14RBS3WN रंगीन टीवी - सेवा मोड, गलती खोजने, आईसी पिन वोल्टेज, डिफ़ॉल्ट डेटा मान - चेसिस TB1238 – योजनाबद्ध
विशिष्ट विफलताएँ तीन-कोई नहीं (कोई रेखापुंज, कोई चित्र नहीं, कोई ध्वनि नहीं)
यह विफलता मुख्य रूप से बिजली की आपूर्ति, क्षैतिज स्कैनिंग, ऊर्ध्वाधर स्कैनिंग जैसे बड़े-पावर सर्किट के कारण होती है।
विस्तार से जाँच और मरम्मत के कदम इस प्रकार हैं
दो-कोई नहीं (कोई तस्वीर नहीं, कोई आवाज़ नहीं)
विफलता से पता चलता है कि सेट चित्र प्रदर्शित नहीं करता है लेकिन इसमें स्क्रीन पर शोर तरंग या नीली पृष्ठभूमि या ओएसडी है। इसका मतलब है कि बिजली की आपूर्ति, क्षैतिज स्कैनिंग, ऊर्ध्वाधर स्कैनिंग और वीडियो प्रवर्धन के सर्किट सामान्य हैं और उन्हें मरम्मत में नहीं माना जाता है। विफलताएं मुख्य रूप से छोटे सिग्नल प्रोसेसिंग सर्किट में हैं।
इन सर्किटों की जाँच करने से पहले, एक प्रकार की व्यावहारिक परीक्षण विधि पेश की जाती है। इसे सिग्नल-इनपुट तरीका कहा जाता है। विवरण का वर्णन इस प्रकार है:
एक एनालॉग मल्टीमीटर के प्रतिरोध फ़ंक्शन का उपयोग कर सकते हैं, सर्किट बोर्ड ग्राउंड पर लाल पोल (ओम स्कोप में नकारात्मक) को कनेक्ट कर सकते हैं, फिर ओएच स्कोप में एक और पोल (ब्लैक पोल) के साथ परीक्षण बिंदु को धीरे से स्पर्श करें इस बीच आउटपुट डिवाइस पर प्रतिक्रियाशीलता का निरीक्षण करें ।
नोट: टीवी परीक्षण में, हम मुख्य रूप से CRT पर शोर की लहर का निरीक्षण करते हैं और लाउडस्पीकर से का .... Ka के रूप में पसंद की जाने वाली आवाज सुनते हैं
कोई चित्र नहीं।
कोई आवाज नहीं
इस तरह की विफलता में, सबसे पहले हमें निरीक्षण करना चाहिए कि क्या सीआरटी पर चित्र है। यह सीआरटी पर चित्र के साथ सही ढंग से काम करने के लिए छोटे सिग्नल सर्किट को साबित करता है और हम केवल ध्वनि संकेत प्रसंस्करण और ध्वनि प्रवर्धन सर्किट की जांच करते हैं। तस्वीर के बिना मरम्मत पद्धति (बी 1) को संदर्भित किया जा सकता है।
विस्तार से जाँच और मरम्मत के कदम इस प्रकार हैं।
ध्यान दें:
मरम्मत करने से पहले, आश्वासन दें कि वॉल्यूम चालू है और सेट की स्थिति टीवी में है
स्क्रीन के बीच में केवल क्षैतिज रेखा
यदि ऊर्ध्वाधर विक्षेपण सर्किट काम नहीं करता है, तो इस तरह की विफलता होगी। विक्षेपण योक में, केवल क्षैतिज स्वीपिंग होती है। CRT में इलेक्ट्रॉन किरण केवल क्षैतिज अभिविन्यास में चलती है इसलिए यह विफलता का कारण बनती है।
(क्षैतिज और ऊर्ध्वाधर विक्षेपण सर्किट की विफलता की जांच करते समय, हमारे पास एक आस्टसीलस्कप का उपयोग करना बेहतर होता है।)

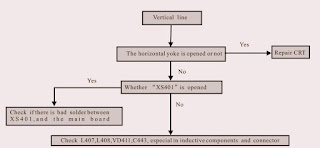

स्क्रीन के बीच में केवल ऊर्ध्वाधर रेखा
यह एक खतरनाक विफलता है। यह संभावित सेट के अंदर फ़्लैशओवर और धूम्रपान का कारण बनता है। इस विफलता के प्रकट होने पर अपने टीवी को लंबे समय तक काम न करने दें।
क्योंकि इलेक्ट्रॉन बीम क्षैतिज अभिविन्यास में नहीं जा सकता है, इसलिए विफलता क्षैतिज विक्षेपण सर्किट में होनी चाहिए। हम मुख्य रूप से क्षैतिज-विक्षेपण सर्किट में ओपन-सर्किट फॉल्ट की जांच करते हैं।
विस्तार से जाँच और मरम्मत कदम इस प्रकार हैं:
सीपीयू काम नहीं करता है
टेलीविजन में, रिमोट-कंट्रोल सिस्टम कंप्यूटर सिस्टम के साथ समान है। सिद्धांत रूप में, यह काम कर सकता है यदि यह दो शर्तों को पालन करता है:
1)
बिजली की आपूर्ति: सामान्य तौर पर, यह 5 वी है, त्रुटि 10% से ऊपर नहीं है और गड़बड़ी पल्स जितना संभव हो उतना छोटा है।
2)
क्लॉक पल्स: टीबी 1238 सर्किट में, क्लॉक पल्स N701 के pin31 / pin32 और 8M क्रिस्टल ऑसिलेटर द्वारा उत्पन्न होता है।
टेलीविजन के रिमोट-कंट्रोल सिस्टम को भी रीसेट सर्किट की आवश्यकता होती है जो आंतरिक रजिस्टर में मूल्यों को निर्धारित कर सकता है।
N701
के पिन 33 के आसपास के सर्किट को ऑटो-रीसेट सर्किट कहा जाता है। यदि CPU रीसेट करने में त्रुटियों का पता लगाता है, तो यह संरक्षित प्रोग्राम की स्थिति में आ जाएगा।
विस्तार से जाँच और मरम्मत कदम इस प्रकार हैं:
कोई ओएसडी (स्क्रीन डिस्प्ले पर)
यह विफलता आमतौर पर उत्पन्न और स्थित चरित्र के सर्किट के कारण होती है। अधिकांश कारण यह है कि क्षैतिज और ऊर्ध्वाधर फ्लाईबैक पल्स सिग्नल सीपीयू में नहीं आते हैं।
हम एक आस्टसीलस्कप में चरित्र की लहर को मापकर इस विफलता का न्याय कर सकते हैं।
विस्तार से जाँच और मरम्मत कदम इस प्रकार हैं:
पूर्ण योजनाबद्ध
TB1238
श्रृंखला i2c बस नियंत्रण इंस्ट्रक्शन
फैक्ट्री मोड में जाने का रास्ता
चरण 1. संख्यात्मक कुंजियों को दबाएं, स्थिति 12 पर स्विच करें
चरण 2. संख्यात्मक कुंजियों को फिर से दबाएं, स्थिति 38 पर स्विच करें
चरण 3.
POS.LOCK मेनू को कॉल करने के लिए मेनू कुंजी दबाएं
चरण 4। MUTE कुंजी दबाएं
चरण 5। पासवर्ड 1, 2, 3, 8 इनपुट के लिए संख्यात्मक कुंजी दबाएं। फिर टीवी फैक्ट्री मोड में प्रवेश करेगा, जबकि स्क्रीन के शीर्ष पर "M" प्रदर्शित होगा।
समायोजन मोड के तहत, आप उस आइटम का चयन कर सकते हैं जिसे आप अप / डीएन कुंजी दबाकर चाहते हैं और जब आप एल / आर कुंजी दबाते हैं तो आप आइटम के मूल्य को समायोजित कर सकते हैं।
समायोजन मोड के तहत, आप "" कुंजी दबाकर अपनी इच्छित वस्तु का चयन कर सकते हैं और "कुंजी"
दबाते ही आप आइटम के मूल्य को समायोजित कर सकते हैं।
डिफ़ॉल्ट डेटा मान
ध्यान दें:
1.
मूल्य वाले आइटम बहुत विशेष हैं, उन्हें यादृच्छिक पर समायोजित न करें। आइटम (1-5) का उपयोग सेट के सफेद-काले-संतुलन को डीबग करने के लिए किया जाता है।
2.
सामान्य गुप्त कोड 2175 है।
3.
यदि आपको चित्र के शीर्ष पर थ्रेड की तरह की गड़बड़ी लगती है, तो कृपया वीएम 2 को आइटम में समायोजित करें और इसके मूल्य को 34 पर लाएं।
4.
जब ई प्रोम काम नहीं करता है, तो कृपया उसी मॉडल चिप का डेटा के साथ आदान-प्रदान करें जिसका निर्माण में पहले से इनपुट है। 2
