Wiring Diagram_Circuit Diagram_Interlock Mechanism adjustments_Disassembly_DAEWOO KOM-9F0CKS_KOM-9F0CTS _ Mocrowave Oven

देवू कोम-9F0CTS Mocrowave ओवन जुदा करने के लिए - तारों आरेख - सर्किट चित्र

Disassembly और विधानसभा

कई अन्य उपकरणों के विपरीत, माइक्रोवेव ओवन उच्च वोल्टेज, उच्च वर्तमान उपकरण है।

यह पूरी तरह से सामान्य ऑपरेशन के दौरान सुरक्षा है।

हालांकि, ओवन सेवा में लापरवाही एक शॉर्ट सर्किट से एक बिजली के झटके या संभव खतरे में परिणाम कर सकते हैं।

1. हमेशा सर्विसिंग से पहले दुकान से बिजली के प्लग हटा दें।

2. एक अछूता शराबी का उपयोग और उच्च वोल्टेज की ओर सर्विसिंग जब रबर के दस्ताने पहनते हैं।

3. किसी भी ओवन घटकों या तारों को छूने से पहले उच्च वोल्टेज संधारित्र निर्वहन।

ग्राउंडिंग की जाँच करें।

2-तार एक्स्टेंशन कॉर्ड पर काम नहीं कर रहे।

माइक्रोवेव ओवन पर आधारित के साथ इस्तेमाल किया जा बनाया गया है।

यह इसलिए, यह मरम्मत का काम शुरू होने से पहले ठीक से आधारित है सुनिश्चित करने के लिए आवश्यक है।

उच्च वोल्टेज संधारित्र में बिजली के आरोप के बारे में चेतावनी।

के बारे में 30 सेकंड के लिए आपरेशन बंद होने के बाद और इलेक्ट्रिक चार्ज उच्च वोल्टेज संधारित्र में रहता है।

जगह या छुट्टी करने के लिए एक ठीक से अछूता पेचकश का उपयोग करके, लघु ओवन चेसिस और उच्च वोल्टेज संधारित्र के नकारात्मक उच्च टर्मिनल के बीच, भागों की जाँच करते समय।

4. 20A फ्यूज होने के कारण निगरानी स्विच के संचालन के लिए बुझ जाता है; प्राथमिक गूंथ स्विच, माध्यमिक गूंथ स्विच और गूंथ पर नजर रखने के स्विच की जगह।

5. मरम्मत या भागों के प्रतिस्थापन के बाद, शिकंजा ठीक से कड़ा कर रहे हैं कि यह सुनिश्चित कर लें, और सभी बिजली के कनेक्शन को कड़ा कर रहे हैं।

6. कैबिनेट के बिना काम नहीं कर रहे।

उपकरण सर्विसिंग जब [, छूने या क्योंकि बिजली के झटके की उच्च क्षमता भागों की जगह या माइक्रोवेव को प्रकाश में लाने के देखभाल की जरूरत है। ये इस हिस्से हैं - एचवी ट्रांसफार्मर, Magnetron, एचवी संधारित्र, एचवी डायोड]।

मंत्रिमंडल को निकालने के लिए

1) कैबिनेट पर बारह शिकंजा निकालें।

2) पिछड़े कैबिनेट पुल।

नियंत्रण कक्ष विधानसभा को निकालने के लिए

1) सामने थाली सुरक्षित जो तीन शिकंजा निकालें।

2) गुहा के सामने थाली से नियंत्रण कक्ष विधानसभा निकालें।

3) दुबारा जोड़ना लिए ऊपर उल्टा

दरवाजा विधानसभा को निकालने के लिए

1) दरवाजा विधानसभा खोलें और दरवाजा विधानसभा में उठा।

2) दुबारा जोड़ना लिए ऊपर उल्टा।

द्वार सभा (दरवाजा भागों को दूर करने के लिए।)

1) दरवाजा विधानसभा से गैसकेट दरवाजा निकालें।

2) दरवाजा विधानसभा से नौ शिकंजा निकालें।

3) दरवाजा विधानसभा से दरवाजा उप विधानसभा निकालें।

4) दरवाजा पेंटिंग विधानसभा से डाट काज * टी विधानसभा निकालें।

5) वसंत और हुक निकालें।

6) फ्रेम दरवाजे से बाधा स्क्रीन * ओ निकालें।

7) फ्रेम दरवाजे से दो शिकंजा निकालें।

8) फ्रेम दरवाजे से संभाल दरवाजा विधानसभा निकालें।

9) संभाल दरवाजा विधानसभा से पेंच निकालें।

10) पुनः के लिए ऊपर के चरणों उल्टा।

विधि दरवाजे सील और ओवन सामने की सतह के बीच की खाई को कम करने के लिए।

(1) भाग 'ए' पर स्थित खाई को कम करने के लिए

• ताला के शीर्ष पर शिकंजा ढीला और फिर, ओवन के सामने की सतह के अंतराल को एडजस्ट करने के साथ दरवाजे बंद कर दें।

• पेंच कस।

     (2) भाग 'बी' पर स्थित खाई को कम करने के लिए

• ताला के अंतर्गत पर शिकंजा ढीला और फिर, ओवन के सामने की सतह के अंतराल को एडजस्ट करने के साथ दरवाजे बंद कर दें।

• पेंच कस।

[माइक्रोवेव रिसाव 4mW / 2 सेमी से अधिक नहीं है अगर एक छोटे से अंतराल स्वीकार्य हो सकता है।]

उच्च वोल्टेज संधारित्र को निकालने के लिए।

1) कवर निकलने सामने सुरक्षित जो प्रत्येक दो शिकंजा निकालें।

2) रियर प्लेट विधानसभा सुरक्षित जो चौदह शिकंजा निकालें।

3) एचवी के दो ग्राउंडिंग अंगूठी टर्मिनल सुरक्षित करता है जो प्रत्येक पेंच निकालें डायोड और दो संधारित्र धारक।

4) दो H.V. निकालें संधारित्र धारक से डायोड।

5) reassembly के लिए ऊपर के चरणों उल्टा।

मैग्नेट्रान को निकालने के लिए।

1) magnetrons सुरक्षित जो प्रत्येक चार पागल निकालें।

2) दो magnetrons निकालें।

3) reassembly के लिए ऊपर के चरणों उल्टा।

 [माइक्रोवेव रिसाव को रोकने के लिए प्रत्येक मैग्नेट्रान के साथ पैक किया जाता है, जो धातु गैस्केट प्लेट के बिना मैग्नेट्रान स्थापित कभी नहीं। मरम्मत का काम मैग्नेट्रान पर किया जाता है जब भी, माइक्रोवेव रिसाव की जाँच करें। यह दरवाजा सामान्य रूप से बंद के साथ एक पूरी तरह से इकट्ठे ओवन के लिए 4mW / 2 सेमी से अधिक नहीं होगी।]

शोर-फिल्टर के रूप में पीसीबी के मुख्य पुस्तिका निकालने के लिए।

1) छह शिकंजा के रूप में पीसीबी के मुख्य पुस्तिका निकालें।

2) दो शिकंजा शोर-फिल्टर निकालें।

3) reassembly के लिए ऊपर के चरणों उल्टा।

H.V.transformer को निकालने के लिए।

1) H.V. पकड़े प्रत्येक चार शिकंजा निकालें ट्रांसफार्मर।

2) H.V.transformer निकालें।

3) reassembly के लिए ऊपर के चरणों उल्टा।

दीपक को निकालने के लिए।

1) कवर रैंप पकड़े शिकंजा निकालें।

2) वामावर्त दिशा दीपक निकालें

ब्रैकेट चिराग से।

3) reassembly के लिए ऊपर के चरणों उल्टा।

मोटर सहमत करनेवाला निकालने के लिए।

1) कवर दोषी के केंद्र में डाट के बाईं ओर पुश और गुहा से यह अलग।

2) दोनों हाथों से छत कवर की ओर stoppers के पकड़ो और नीचे खींच। फिर ओवन गुहा के बाहर छत आवरण से दूर ले

3) दोषी * टी पकड़े तीन दृढ़ समर्थक दोषी निकालें।

4) गुहा से दोषी * टी निकालें।

5) लगभग एक फ्लैट सिर प्रकार का शराबी ट्रे सामने समकक्ष डालें।

6) ध्यान से मंजिल शेल्फ ओवन उद्घाटन सामने के स्तर पर उठाया है जब तक शराबी का उपयोग करके मंजिल ट्रे उठा।

7) गुहा से ट्रे निकालें।

8) * यू दोषी पकड़े तीन दृढ़ समर्थक दोषी निकालें।

9) यू गुहा से * दोषी निकालें।

10) मोटर सहमत करनेवाला पकड़े दो शिकंजा निकालें।

11) गुहा से मोटर सहमत करनेवाला निकालें।

12) reassembly के लिए ऊपर के चरणों उल्टा।

[चलती एंटीना जब जगह, प्लास्टिक दोषी spacers के स्थान पर सही ढंग से कर रहे हैं सुनिश्चित करें।]

गूंथ तंत्र और समायोजन

दरवाजा लॉक तंत्र विशेष रूप से दरवाजा आपरेशन के दौरान खोला जाता है, और इस तरह पूरी तरह से माइक्रोवेव के रिसाव से उत्पन्न खतरे को रोकने के लिए जब पूरी तरह से माइक्रोवेव विकिरण को खत्म करने के लिए डिजाइन किया गया है जो एक युक्ति है।

प्राथमिक गूंथ स्विच और आलिंगन की निगरानी स्विच

दरवाजा बंद कर दिया जाता है, हुक ओवन दरवाजा ताले। दरवाजा ठीक से बंद नहीं किया जाता है, ओवन काम नहीं करेंगे।

दरवाजा बंद कर दिया जाता है, हुक ऊपर की ओर लॉक लीवर धक्का। लॉक लीवर कोई शर्त के तहत लाने के लिए प्राथमिक गूंथ स्विच का बटन दबाता है। लॉक लीवर कोई शर्त के तहत लाने के लिए यह गूंथ पर नजर रखने के स्विच का बटन दबाता है।

D.O.M स्विच

दरवाजा बंद कर दिया जाता है, हुक ऊपर की ओर लॉक लीवर धक्का। लॉक लीवर कोई शर्त के तहत लाने के लिए प्राथमिक गूंथ स्विच का बटन दबाता है।

समायोजन:

आलिंगन की निगरानी स्विच

दरवाजा बंद कर दिया है, आलिंगन की निगरानी स्विच अन्य स्विच बंद हो जाती हैं पहले (कोई शर्त) परिवर्तित किया जाना चाहिए।

जब दरवाजा खोला है, आलिंगन की निगरानी स्विच अन्य स्विच खोल रहे हैं के बाद (नेकां हालत) परिवर्तित किया जाना चाहिए।

समायोजन चरणों

क) दो बढ़ते शिकंजा ढीला।

ख) गूंथ स्विच विधानसभा स्थिति को समायोजित करें।

प्राथमिक और माध्यमिक गूंथ स्विच की Actuation दूरी लगभग 0mm समायोजित किया जाएगा।

ग) समायोजन पूर्ण होने के बाद लॉक लीवर को सुचारू रूप से चलता है कि सुनिश्चित करें।

घ) पूरी तरह से दो बढ़ते शिकंजा कस दें।

[माइक्रोवेव उत्सर्जन परीक्षण गूंथ तंत्र को एडजस्ट करने के बाद किया जाना चाहिए। माइक्रोवेव उत्सर्जन 4mW / 2 सेमी से अधिक है, गूंथ तंत्र रद्दोबदल।]

घटक परीक्षण प्रक्रिया

• उच्च वोल्टेज किसी भी खाना पकाने के चक्र के दौरान उच्च वोल्टेज ट्रांसफॉर्मर के उच्च वोल्टेज टर्मिनल पर मौजूद है।

• यह उच्च वोल्टेज की माप का प्रयास करने के लिए आवश्यक है और न ही उचित जाता है।

• किसी भी ओवन घटकों या तारों को छूने से पहले, हमेशा अपनी शक्ति का स्रोत से ओवन हाल चलाना और संधारित्र निर्वहन।

1. उच्च वोल्टेज ट्रांसफॉर्मर

(1) ट्रांसफार्मर टर्मिनल से कनेक्शन निकालें और निरंतरता की जाँच करें।

इस प्रकार के रूप (2) सामान्य रीडिंग होना चाहिए:

माध्यमिक लगभग ....... घुमावदार। 100Ω ± 10% (110Ω ± 10%: कोम-9F0CTS)

तंतु वक्र ................................................ ........................ लगभग। 0Ω

प्राथमिक वाइंडिंग ................................................ ....................... लगभग। 15Ω

2. उच्च वोल्टेज संधारित्र

(1) उच्चतम ओम पैमाने पर मीटर के साथ संधारित्र की निरंतरता की जाँच करें।

(2) एक सामान्य संधारित्र थोड़े समय के लिए निरंतरता दिखाने के लिए, और उसके बाद 10MΩonce आरोप लगाया संधारित्र संकेत जाएगा।

(3) एक shorted संधारित्र निरंतर निरंतरता दिखाई देंगे।

(4) एक खुला संधारित्र लगातार 10MΩ दिखाएगा।

(5) प्रत्येक टर्मिनल और हवाई जहाज़ के पहिये के बीच प्रतिरोध अनंत होना चाहिए।

3. उच्च वोल्टेज डायोड

(1) सुराग रखती द्वारा सर्किट से डायोड पृथक।

(2) उच्चतम प्रतिरोध पैमाने पर सेट ohmmeter के साथ डायोड टर्मिनलों भर में प्रतिरोध को मापने।

मीटर सुराग रिवर्स और फिर प्रतिरोध पढ़ने निरीक्षण करते हैं। 6V, 9V या उच्च वोल्टेज बैटरी के साथ मीटर

अन्यथा एक अनंत प्रतिरोध में पढ़ा जा सकता है, डायोड के सामने से वापस प्रतिरोध की जांच करने के लिए इस्तेमाल किया जाना चाहिए

दोनों दिशाओं में। एक सामान्य डायोड की प्रतिरोधक क्षमता एक दिशा में अनंत हो सकता है और कई सौ KΩin अन्य करेंगे

दिशा।

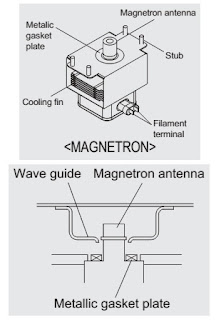

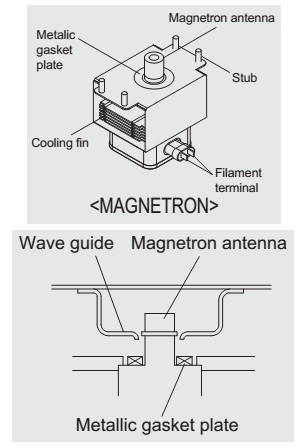

4. Magnetron

पूरा मैग्नेट्रान निदान के लिए इसे देखें "माइक्रोवेव बिजली उत्पादन के मापन।" निरंतरता चेकों कर सकते हैं

केवल संकेत मिलता है और खुले रेशा या एक shorted मैग्नेट्रान। एक खुला रेशा या एक shorted मैग्नेट्रान के लिए निदान करने के लिए,

(1) सुराग रखती द्वारा सर्किट से मैग्नेट्रान पृथक।

(2) मैग्नेट्रान रेशा टर्मिनलों भर में एक निरंतरता की जांच 0.1Ωor कम संकेत चाहिए।

(3) प्रत्येक रेशा टर्मिनल और मैग्नेट्रान मामले के बीच एक निरंतरता की जांच खुला पढ़ना चाहिए।

5. फ्यूज

प्राथमिक और मॉनिटर स्विच सर्किट में फ्यूज जब दरवाजा खोला है उड़ा दिया जाता है, तो प्राथमिक और निगरानी की जांच

फ्यूज उड़ा जगह से पहले स्विच।

फ्यूज एक अनुचित स्विच आपरेशन द्वारा उड़ा रहा है मामले में, एक ही समय में दोषपूर्ण स्विच और फ्यूज की जगह।

स्विच सामान्य रूप से काम अगर सिर्फ फ्यूज बदलें।

6. गूंथ स्विच

(1) आप सुरक्षा गूंथ की निरंतरता के लिए परीक्षण और ohmmeter का उपयोग करके स्विच निगरानी कर सकते हैं।

(2) स्विच आपरेशन असीमित शून्य / द्वारा जाँच की है। मीटर शून्य प्रतिरोध का संकेत चाहिए।

(3) की जांच के क्रम को आलिंगन की निगरानी स्विच है; प्राथमिक और माध्यमिक आलिंगन की जांच स्विच।

माइक्रोवेव बिजली उत्पादन के मापन

माइक्रोवेव बिजली उत्पादन परोक्ष रूप से नीचे के रूप में निर्देशित माइक्रोवेव के संपर्क में पानी की एक निश्चित राशि का तापमान वृद्धि को मापने के द्वारा जाँच की जा सकती।

प्रक्रिया

1. माइक्रोवेव बिजली उत्पादन माप माइक्रोवेव ओवन मूल्यांकन किया वोल्टेज में आपूर्ति की है और पीने योग्य पानी के 1000 ± 5cc के एक लोड के साथ इसकी अधिकतम माइक्रोवेव सत्ता स्थापित करने में संचालित के साथ किया जाता है।

2. पानी 3mm की एक अधिकतम सामग्री मोटाई और लगभग 190mm की एक व्यास के बाहर होने के एक बेलनाकार borosilicate ग्लास पोत में निहित है।

ओवन और खाली बर्तन 3. टेस्ट के शुरू होने से पूर्व परिवेश के तापमान पर हैं। की प्रारंभिक तापमान

पानी 10 ± -2 सी (50 ± 3.6˚F) है। तुरंत मापा जाता है तो पानी के बर्तन में जोड़ा जाता है पहले। पोत के लिए पानी के अलावा के बाद, लोड तुरंत निम्नतम सामान्य स्थिति में है जो शेल्फ का केंद्र है, पर रखा गया है। पानी के बर्तन में जोड़ा जाता है इससे पहले कि यह तुरंत मापा जाता है।

पोत के लिए पानी के अलावा के बाद, लोड तुरंत निम्नतम सामान्य स्थिति में है जो शेल्फ का केंद्र है, पर रखा गया है।

4. माइक्रोवेव सत्ता पर बंद है।

5. ताप समय वास्तव में एक सेकंड होनी चाहिए। माइक्रोवेव जनरेटर पूरी शक्ति से काम कर रहा है, जबकि ताप समय मापा जाता है। फिलामेंट के लिए समय तक गर्मी

मैग्नेट्रान शामिल नहीं है।

परिवेश और अंतिम पानी के तापमान के बीच अधिकतम अंतर 5K है कि इतना 6. पानी की प्रारंभिक और अंतिम तापमान चयन किया जाता है।

7. वाट में माइक्रोवेव बिजली उत्पादन पी निम्न सूत्र से गणना की है:

पी = 4187 एक्स डेल्टा टी / टी

• deltaT: प्रारंभिक और अंतिम तापमान के बीच अंतर है।

• टी :: हीटिंग समय है।

10.0% ± डब्ल्यू बी मापा शक्ति।

चेतावनी:

1. पानी भार 1 लीटर करने के लिए वास्तव में मापा जाना चाहिए।

2. इनपुट बिजली वोल्टेज बिल्कुल वोल्टेज निर्दिष्ट किया जाना चाहिए

3. परिवेश तापमान 20 ± -2 सी होना चाहिए (68 ± 3.6˚F)

माइक्रोवेव विकिरण टेस्ट

माइक्रोवेव ऊर्जा सर्वेक्षण मीटर, 600cc कांच बीकर, और कांच थर्मामीटर 100C (212F) तैयार करें।

2. लगभग एक अंदर व्यास के साथ शुरू में 600cc गिलास बीकर में 20 ± 5C (68 ± 9 फ) में नल के पानी की 15cc ± 275cc डालो। 85mm (3.5in।)।

3. ट्रे के केंद्र में जगह यह और एक गुहा में यह निर्धारित किया है।

4. दरवाजा बंद करो और ओवन कार्य करते हैं।

5. 2450MHz करने के लिए सेट दोहरी पर्वतमाला, के साथ माइक्रोवेव ऊर्जा सर्वेक्षण मीटर का उपयोग करके रिसाव उपाय।

1) मापा विकिरण रिसाव नीचे निर्धारित मूल्य से अधिक नहीं होना चाहिए। सामान्य रूप से बंद दरवाजे के साथ एक पूरी तरह से इकट्ठे ओवन के लिए रिसाव 4mW / 2 सेमी से कम होना चाहिए।

रिसाव जब मापने 2), हमेशा (2 5 सेमी का उपयोग करें।) अंतरिक्ष कोन जांच के साथ। कैबिनेट और दरवाजा सीधा करने के लिए जांच पकड़ो। दरवाजे, दरवाजा देखने स्क्रीन, निकास हवा vents और चूषण हवा vents लगते हैं, दरवाजा, कैबिनेट पर जांच की अंतरिक्ष शंकु रखें।

3) को मापने। / सेकंड में 1 की दर से एक वामावर्त दिशा में होना चाहिए। कैबिनेट दरवाजे के रिसाव अज्ञात है लगता है, और अधिक धीरे धीरे जांच चाल है।

दरवाजे के एक कोने के पास जब मापने 4), शंकु के आधार पर जांच के अंत में 2 की तुलना में करीब नहीं मिलता है सुनिश्चित करते हुए क्षेत्रों को सीधा जांच रहते हैं। किसी भी धातु से। यदि ऐसा नहीं होता, गलत पढ़ने परिणाम हो सकता है।

WIRING DIAGRAM

Circuit diagram & electronic component list

आवर्धन करने के लिए चित्र पर क्लिक करें
