LG26LC2R, LG32LC2R एलसीडी टीवी सेवा समायोजन, सॉफ्टवेयर प्रोग्राम डाउनलोड-इंस्टॉल प्रक्रिया विस्तार से
फैक्टरी मॉडल: 26LC2R-TJ / 32LC2R-TJ - चेसिस: LP61C
सभी के सभी - 32 "एलसीडी टीवी, LP61A / C, LN61A चेसिस (HURRICANE 3
MIDDLE) दुनिया भर में एलजी टीवी प्लांट का निर्माण करके।
क्योंकि यह एक गर्म चेसिस नहीं है, यह एक अलगाव ट्रांसफार्मर का उपयोग करने के लिए आवश्यक नहीं है। हालांकि, अलगाव ट्रांसफार्मर का उपयोग परीक्षण उपकरण की रक्षा में मदद करेगा।
समायोजन सही क्रम में किया जाना चाहिए।
समायोजन तापमान के 25 C 5 ° C और 65 of 10% सापेक्ष आर्द्रता की स्थिति में किया जाना चाहिए, यदि कोई पदनाम नहीं है।
रिसीवर के इनपुट वोल्टेज को 100 ~ 220V, 50 / 60Hz रखना चाहिए।
समायोजन से पहले,
RF-सिग्नल पर 30 मिनट के
लिए हीट-रन
निष्पादित करें।
समायोजन आइटम
3.1 पीसीबी विधानसभा समायोजन आइटम
• VCTP मुख्य सॉफ्टवेयर (IC601, VCPT) डाउनलोड करें
• चैनल मेमोरी (IC603, EEPROM)
• रंगकर्मी समायोजन
3.2 सेट विधानसभा समायोजन आइटम
• डीडीसी डेटा इनपुट।
• सफेद संतुलन का समायोजन।
• फैक्टरिंग विकल्प डेटा इनपुट।
4. पीसीबी विधानसभा समायोजन
4.1 पीसीबी विधानसभा समायोजन विधि
(वीसीटीपी डाउनलोड प्रोग्राम का उपयोग करना)
4.1.1.Download प्रोग्राम इंस्टॉलेशन
(1) एक ज़िप फ़ाइल निकालें।
(2) विज़ुअल I2C और LPT ड्राइवर इंस्टॉलेशन।
LPT ड्राइवर स्थापित करें
दृश्य I2C स्थापित करें
LPT पोर्ट ड्राइवर (LptDrv) सेटअप: प्रोग्राम फाइल्स> माइक्रोनस> विज़ुअल I2C> पोर्ट_ड्राइवर
* विंडोज 95/98 के लिए उपयोग करें: Setup_LptDrv_v0104_9x.exe
* Windows 2000 / XP के लिए उपयोग करें: Setup_LptDrv_v0202_XP_2000.exe
* Windows NT के लिए उपयोग करें: Setup_LptDrv_v0104_NT.exe
(3) सत्यापन (प्रारंभ> कार्यक्रम> माइक्रोन> दृश्य I2C या LptDrv)
(4) एलपीटी देरी सेटिंग (फ़ाइल> वरीयता> एलपीटी वरीयताएँ)
(5) bootloader.bat फ़ाइल को एक्सचेंज करें।
बॉक्स क्षेत्र पर डबल
क्लिक करें।
=> "Bootloader.bat" फ़ाइल का चयन करें (स्थापित करें> VCTP_download> बूटलोडर) =>> "ठीक" डाउनलोड करें
=> "Download_cs.vi2c" फ़ाइल सहेजने के बाद प्रोग्राम समाप्त करें
(यदि आप क्लिक करते हैं, तो मालिश स्वचालित रूप से प्रकट होती है)
सॉफ्टवेयर प्रोग्राम डाउनलोड
• प्रारंभिक चरण
4.1.2.1 डाउनलोड विधि 1 (PCB Assyy)
डाउनलोड जिग को डी-सब जैक से कनेक्ट करें
(2) पीसी में। Download.vi2c 'प्रोग्राम को एक्सेक्यूट
करें, फिर एक
मुख्य विंडो खोली
जाएगी।
(3) ब्लू बॉक्स पर डबल क्लिक करें और 40 के रूप में "बूटलोडर संस्करण" की पुष्टि करें।
(4) "फ्लैश मिटाएं" बटन पर क्लिक करें।
(5) डाउनलोड फ़ाइल को डबल क्लिक करें, फिर "संपादित करें" विंडो खोली जाएगी,
(6) "एडिट विंडो" में चॉइस बटन पर क्लिक करें, फिर "फाइल चॉइस विंडो" खुल जाएगी।
(7) फ़ोल्डर
में हेक्स फ़ाइल
चुनें और क्लिक
करें "ओपन" बटन के
साथ डाउनलोड निष्पादित
करें।
(() "संपादन विंडो" पर ठीक बटन पर क्लिक करें
(९) डाउनलोडिंग प्रक्रिया के तहत।
(10) यदि डाउनलोड विफल है, उदाहरण के लिए "दास से कोई भी स्वीकार नहीं करता है"। (1) से फिर से निष्पादित करें
4.1.2.2 डाउनलोड विधि 2 (AV प्लेट एसेटी)
(1) पुश S
/ W "ON” (SCL को GNL से स्विच
कर Jig से कनेक्ट
करें) और डाउनलोड
जिग को D-सब
जैक से कनेक्ट
करें।
(2) बिजली की आपूर्ति (स्टैंड-बाय 5 वी) और 3 सेकंड के लिए प्रतीक्षा करें।
(3) एस / डब्ल्यू को पुश करें (जिग पर स्विच का उपयोग करके जीएनडी को एससीएल डिस्कनेक्ट करें)
(४) पीसी में। Download.vi2c ’प्रोग्राम निष्पादित करें, फिर एक मुख्य विधवा को खोला जाएगा।
(5) ब्लू बॉक्स पर डबल
क्लिक करें और
40 के रूप में
"बूटलोडर संस्करण" की पुष्टि
करें।
(6) "फ्लैश मिटाएं" बटन पर क्लिक करें।
(7) डाउनलोड फ़ाइल को डबल क्लिक करें और फिर, "संपादित करें" विंडो खोली जाएगी।
(8) चॉइस बटन पर क्लिक करें I में "एडिट विंडो" है, फिर "फाइल चॉइस विंडो 'खोली जाएगी।
(9) फ़ोल्डर
में हेक्स फ़ाइल
चुनें और क्लिक
करें "ओपन बटन"
के साथ डाउनलोड
निष्पादित करें
(10) "संपादन विंडो" पर ठीक बटन पर क्लिक करें
(११) डाउनलोडिंग प्रगति के अंतर्गत।
(12) यदि डाउनलोड विफल रहता है, उदाहरण के लिए "दास से कोई स्वीकार नहीं करता है", फिर से डाउनलोड निष्पादित करें (1)
4.1.2.2 डाउनलोड विधि 3 (SET)
(1) एडजस्ट रेमोकॉन में "टिल्ट" बटन दबाएं फिर एलसीडी टीवी एक "स्लेव मोड" बदल देगा
(2) डी-सब केबल
का उपयोग करके
ज़िग को टीवी
से कनेक्ट करें।
(3) पीसी में _ Download_CS.vi2c 'कार्यक्रम निष्पादित करें, फिर एक मुख्य विधवा को खोला जाएगा।
(4) "गो" बटन पर क्लिक करें।
यदि आप "जाने" पर जोर नहीं देते हैं तो हेक्स फ़ाइल डाउनलोड नहीं होगी, हालांकि डाउनलोड पहली नज़र में सामान्य रूप से होता है।
(5) ब्लू बॉक्स पर डबल क्लिक करें और 40 के रूप में "बूटलोडर संस्करण" की पुष्टि करें।
(6) "फ्लैश मिटाएं" बटन पर क्लिक करें।
(7) डाउनलोड
फ़ाइल को डबल
क्लिक करें और
फिर, "संपादित करें" विंडो
खोली जाएगी।
(8) चॉइस बटन पर क्लिक करें I में "एडिट विंडो" है, फिर "फाइल चॉइस विंडो 'खोली जाएगी।
(9) फ़ोल्डर में हेक्स फ़ाइल चुनें और क्लिक करें "ओपन बटन" के साथ डाउनलोड निष्पादित करें
(10) "संपादन विंडो" पर ठीक बटन पर क्लिक करें
(११) डाउनलोडिंग प्रगति के अंतर्गत।
(12) यदि डाउनलोड विफल रहता है, उदाहरण के लिए "दास से कोई स्वीकार नहीं करता है", फिर से डाउनलोड निष्पादित करें (1)
4.1.2। एस / डब्ल्यू कार्यक्रम डाउनलोड
(1) डाउनलोड जिग को डी-सब जैक से कनेक्ट करें
(2) पीसी में 'Channal.vi2c' प्रोग्राम निष्पादित करें, फिर एक मुख्य विधवा को खोला जाएगा।
(3) बटन परिवर्तन को पुश करें और चैनल मेमोरी डेटा का चयन करें।
(४) संचार ठीक है या नहीं इसकी जाँच करें।
=> पढ़ें क्षेत्र को पुश करें (चेक करें) और सियान क्षेत्र की जांच करें ठीक संदेश है।
(5) फ़ाइल से अपडेट
NVM पुश करें।
4.1.3। रंग वाहक समायोजन (निरीक्षण प्रक्रिया)
ए। आरएफ सिग्नल ट्यूनिंग
जेडजे, टीजे, सीजे: पाल फिलिप्स पैटर्न (कलर बार के साथ)
एमजे: एनटीएसआर डिजिटल पैटर्न (कलर बार के साथ)
ख। समायोजन adocon में "adj" कुंजी को धकेलें।
4.2 एसईटी विधानसभा समायोजन विधि
* सावधानी: प्रत्येक पीसीबी असेंबली को चेक JIG सेट द्वारा चेक किया जाना चाहिए। (क्योंकि पावर पीसीबी असेंबली एलसीडी मॉड्यूल को नुकसान पहुंचाती है, विशेष रूप से उपयोगी हो सकती है)
4.2.1 EDID (विस्तारित प्रदर्शन पहचान डेटा) / DDC (प्रदर्शन डेटा चैनल) डाउनलोड
(1) एक ज़िप फ़ाइल निकालें
* सावधान
- EDID डाउनलोड के लिए उचित सिग्नल केबल का उपयोग करें
* सावधानी: - एक ही समय में एचडीएमआई और डी-एसयूबी केबल को कभी भी कनेक्ट न करें।
- EDID राइटिंग
के लिए नीचे
दिए गए उचित
केबल का उपयोग
करें।
EDID data
e.Checksum: कुल EDID डेटा द्वारा बदलने योग्य
4.3 श्वेत संतुलन का समायोजन
* व्हाइट बैलेंस रिवर्क के मामले में, आपको पिछले व्हाइट बैलेंस डेटा को रिसेट करना होगा।
(आप समायोजन और फिर से समायोजित करने में "IN-START" कुंजी को धक्का देकर कर सकते हैं)
4.3.1 आवश्यक उपकरण

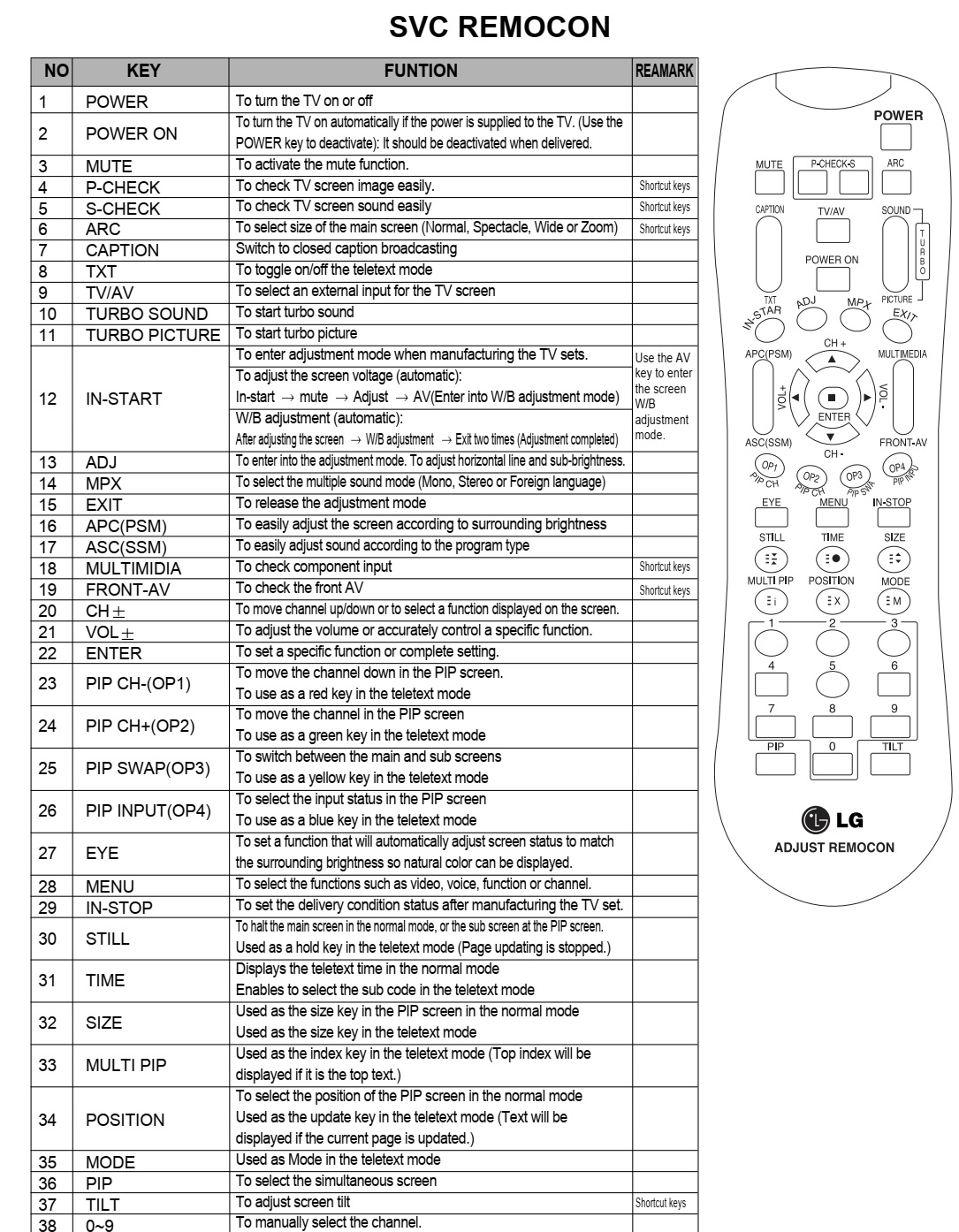

• समायोजन के लिए रिमोट कंट्रोलर
• रंग विश्लेषक (CA-110 या CA-210 या एक ही उत्पाद; ch: 9)
• ऑटो डब्ल्यू / बी समायोजन साधन (केवल ऑटो समायोजन के लिए)
• ए वी पैटर्न जनरेटर
ZJ, TJ, CJ - मॉडल: 202 (PAL-BDGHI), पैटर्न: 78 (216 ग्रे)
एमजे - मॉडल: 207 (NTSC-J), पैटर्न: 78 (216 ग्रे)
4.3.2 मापने के लिए उपकरणों का आरेख जोड़ना (स्वचालित समायोजन के लिए)
[डब्ल्यू / बी, बॉड दर और पीएसएम, सीएसएम के समायोजन से पहले एडजस्ट रेमोकॉन पर "पॉवर ऑन" कुंजी दबाएं, CSM 115200bps, मानक (एमजे: इष्टतम), सामान्य बदल जाएगा]
4.3.3 मैनुअल समायोजन के लिए सफेद संतुलन का समायोजन
• CA-110 या CA-210 के शून्य-अंशांकन का संचालन करें, फिर समायोजन करते समय एलसीडी मॉड्यूल से चिपके रहें।
• मैनुअल समायोजन के लिए, यह निम्नलिखित अनुक्रम द्वारा भी संभव है
1) समायोजन के लिए रिमोट कंट्रोल पर "POWER ON" कुंजी दबाकर RF नो सिग्नल का चयन करें, फिर 15 मिनट से अधिक हीट रन संचालित करें।
2) चित्र 7 के नीचे, वीडियो इनपुट के लिए 216Level (85 IRE) ग्रे पैटर्न की आपूर्ति करें।
26 / 32LC2R-ZJ: AV3 या AV4 (इनपुट 50 हर्ट्ज)
26 / 32LC2R-TJ: AV1or AV2 (इनपुट 50 हर्ट्ज),
26/32 / 37LC2R-CJ: AV1 या AV2 (इनपुट 50 हर्ट्ज)
26,32LC2R-MJ: VIDEO1 या VIDEO2 (इनपुट 60 हर्ट्ज)
3) इनपुट मोड को परिवर्तित करने के लिए R / C पर पावर ऑन कुंजी दबाएं।
4) R / C पर IN-START कुंजी (व्हाइट बैलेंस) दबाकर व्हाइट बैलेंस समायोजन मोड में प्रवेश करें।
5) स्क्रीन के केंद्र में स्टिक सेंसर और आर / सी पर / (CH +/-) कुंजी का उपयोग करके प्रत्येक आइटम (रेड / ग्रीन / ब्लू गेन और ऑफसेट) का चयन करें।
6) R / C पर / (VOL + / -) कुंजी का उपयोग करके R Gain / B Gain के साथ केवल हाई लाइट को समायोजित करें।
7) जब तक रंग समन्वय नीचे नहीं हो जाता तब तक इसे समायोजित करें।
(प्रारंभ में, आर / जी / बी लाभ और आर / जी / बी ऑफसेट मान नीचे दिए गए हैं)
लाल लाभ: 80, हरा लाभ: 80, नीला लाभ: 80
लाल ऑफसेट: 80, हरा ऑफसेट: 80, नीला ऑफसेट: 80
* लक्ष्य मान [PSM: मानक (ZJ, TJ, CJ), इष्टतम (MJ), CSM: सामान्य]
-Normal (9300K) x; 0.283 28 0.003 y; 0.298 ± 0.003
=> संदर्भ मूल्य (स्वचालित रूप से तय)
-कूल (11000K): x: 0.274, 0.003, y: 0.286 000 0.003
-वर्म (7200K): x: 0.303, 0.003, y: 0.319 3 0.003
8) जब समायोजन पूरा हो
जाता है, तो
R / C पर EXIT कुंजी का उपयोग
करके समायोजन मोड
से बाहर निकलें।
