Philips 50PUN8215, 55PUN8215, 65PUN8215 – How to enter service mode, Error codes, Power board schematics, Firmware update and more



फिलिप्स 50PUN8215, 55PUN8215, 65PUN8215, 70PUN8215 LED TV- प्लेटफॉर्म MTK5599 - चेसिस TPM20.1KLA - सेवा मोड, त्रुटि कोड, पावर बोर्ड स्कीमैटिक्स, फ़र्मवेयर अपडेट और बहुत कुछ कैसे दर्ज करें

ऑपरेटिंग सिस्टम: एंड्रॉइड ओएस: एंड्रॉइड पाई 9

126 सेमी - 50 इंच

• 139 सेमी - 55 इंच

• 164 सेमी - 65 इंच

• 178 सेमी - 70 इंच

• 189 सेमी - 75 इंच

• LNB: DiSEqC 1.0, 1 से 4 LNBs समर्थित, Polarity चयन 13 / 18V, बैंड चयन 22kHz, टोन फट मोड, LNB वर्तमान 300mA अधिकतम।

• DVB-S / S2 QPSK, प्रतीक दर 2 से 45 M प्रतीक, SCPC और MCPC

ध्वनि उत्पादन शक्ति (RMS): 20W

हमेशा वोल्टेज का सम्मान करें। जबकि कुछ अपने आप में खतरनाक नहीं हो सकते हैं, वे अप्रत्याशित प्रतिक्रियाओं का कारण बन सकते हैं जो सबसे अच्छा बचा जाता है। एक संचालित टीवी सेट में पहुंचने से पहले, उच्च वोल्टेज इन्सुलेशन का परीक्षण करना सबसे अच्छा है। यह करना आसान है, और एक अच्छी सेवा है।

सभी आईसी और कई अन्य अर्धचालक इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) के लिए अतिसंवेदनशील होते हैं। मरम्मत के दौरान लापरवाह हैंडलिंग जीवन को काफी कम कर सकती है। सुनिश्चित करें कि, मरम्मत के दौरान, आप प्रतिरोध के साथ एक कलाईबैंड द्वारा सेट के द्रव्यमान के समान क्षमता से जुड़े हुए हैं। घटक और उपकरण भी इसी क्षमता पर रखें।

उच्च वोल्टेज अनुभाग में माप के दौरान सावधान रहें।

इकाई "चालू" होने पर कभी भी मॉड्यूल या अन्य घटकों को प्रतिस्थापित करें।

जब आप सेट को संरेखित करते हैं, तो धातु के औजारों के बजाय प्लास्टिक का उपयोग करें। यह किसी भी शॉर्ट सर्किट और सर्किट के अस्थिर होने के खतरे को रोक देगा।

BOM पहचान

यह ध्यान दिया जाना चाहिए कि यूरोपीय सेवा वेबसाइट पर, "वैकल्पिक बीओएम" को "डिज़ाइन संस्करण" के रूप में जाना जाता है।

क्रम संख्या में तीसरा अंक (उदाहरण: AG2B0335000001) वैकल्पिक बी.ओ.एम. की संख्या को दर्शाता है। (सामग्री का बिल) जिसका उपयोग विशिष्ट टीवी सेट के उत्पादन के लिए किया गया है। सामान्य तौर पर, यह संभव है कि बाजार पर एक ही टीवी मॉडल का उत्पादन उदा। दो अलग-अलग प्रकार के डिस्प्ले, दो अलग-अलग आपूर्तिकर्ताओं से आते हैं। इसके बाद उन सेटों में परिणाम होगा जिनमें समान CTN (वाणिज्यिक प्रकार संख्या; उदा। 28PW9515 / 12) लेकिन जिनके पास एक अलग B.O.M. नंबर।

क्रम संख्या के तीसरे अंक को देखकर, कोई पहचान सकता है कि कौन सा बी.ओ.एम. वह उस टीवी सेट के लिए उपयोग किया जाता है जिसके साथ वह काम कर रहा है। यदि सीरियल नंबर के तीसरे अंक में नंबर "1" (उदाहरण: AG1B033500001) है, तो टीवी सेट बी.ओ.एम. के अनुसार निर्मित किया गया है। नंबर 1. यदि तीसरा अंक "2" (उदाहरण: AG2B0335000001) है, तो सेट बी.ओ.एम. के अनुसार निर्मित किया गया है। नहीं। 2. यह सही स्पेयर पार्ट्स के आदेश के लिए महत्वपूर्ण है।

तीसरे अंक के लिए, संख्या 1 ... 9 और वर्ण A ... Z का उपयोग किया जा सकता है, इसलिए कुल मिलाकर: 9 प्लस 26 = 35 विभिन्न B.O.M.s को सीरियल नंबर के तीसरे अंक द्वारा इंगित किया जा सकता है।

पहचान: एक प्रकार की प्लेट की निचली रेखा 14-अंकीय क्रम संख्या देती है। अंक 1 और 2 उत्पादन केंद्र को संदर्भित करते हैं (जैसे एसएन लिसोमाइस है, आरजे कोबिज़ियस है), अंक 3 बी.ओ.एम. कोड, अंक 4, सेवा संस्करण परिवर्तन कोड को संदर्भित करता है, अंक 5 और 6 उत्पादन वर्ष को संदर्भित करता है, और अंक 7 और 8 उत्पादन सप्ताह को संदर्भित करता है (नीचे उदाहरण में यह 2010 सप्ताह 10/2010 सप्ताह 17 है)। 6 अंतिम अंकों में क्रम संख्या होती है।

बोर्ड स्तर की मरम्मत (बीएलआर) या घटक स्तर की मरम्मत (सीएलआर)

यदि कोई बोर्ड दोषपूर्ण है, तो यह तय करने के लिए अपनी मरम्मत प्रक्रिया से परामर्श करें कि क्या बोर्ड का आदान-प्रदान किया जाना है या घटक स्तर पर इसकी मरम्मत की जानी चाहिए।

यदि आपकी मरम्मत प्रक्रिया कहती है कि बोर्ड का पूरी तरह से आदान-प्रदान किया जाना चाहिए, तो दोषपूर्ण बोर्ड पर मिलाप करें। अन्यथा, इसे ..एम. आपूर्तिकर्ता वापस चार्ज करने के लिए।

50, 55, 65 और 70 इंच एलईडी टीवी केबल ड्रेसिंग।



सेवा मोड

सेवा संरेखण मोड (एसएएम)

एनवीएम को संशोधित करने के लिए।

त्रुटि कोड बफर को प्रदर्शित / साफ़ करने के लिए।

  संरेखण करने के लिए।

विशेष विवरण

  ऑपरेशन घंटे काउंटर (अधिकतम पांच अंक प्रदर्शित)

  सॉफ्टवेयर संस्करण, त्रुटि कोड और विकल्प सेटिंग प्रदर्शित करते हैं।

  त्रुटि बफ़र समाशोधन।

  विकल्प सेटिंग्स।

  सॉफ्टवेयर संरेखण (व्हाइट टोन)

  एनवीएम संपादक।

  स्क्रीन मोड को पूर्ण स्क्रीन पर सेट करें (सभी सामग्री दिखाई दे रही है)

SAM को कैसे सक्रिय करें

एसएएम को सक्रिय करने के लिए, निम्न विधियों में से एक का उपयोग करें:

  रिमोट कंट्रोल ट्रांसमीटर पर निम्नलिखित मुख्य अनुक्रम को दबाएं: "062596", इसके बाद सीधे "इन्फो / ओके" बटन। अनुक्रम को कुंजीबद्ध करते समय प्रविष्टियों के बीच समय-समय पर प्रदर्शन की अनुमति दें।

  या ComPair के माध्यम से।

एसएएम में प्रवेश करने के बाद, निम्नलिखित आइटम प्रदर्शित होते हैं, स्क्रीन के ऊपरी दाहिने कोने में "एसएएम" के साथ यह इंगित करने के लिए कि टेलीविजन सेवा संरेखण मोड में है।

कैसे नेविगेट करें

  SAM मेनू में, रिमोट कंट्रोल ट्रांसमीटर पर UP / DOWN कुंजियों के साथ मेनू आइटम का चयन करें। चयनित आइटम को इंगित किया जाएगा। जब सभी मेनू आइटम स्क्रीन पर फिट नहीं होते हैं, तो अगले / पिछले मेनू आइटम को प्रदर्शित करने के लिए UP / DOWN कुंजियों का उपयोग करें।

  "बाएँ / दाएँ" कुंजियों के साथ, यह संभव है:

- (डी) चयनित मेनू आइटम को सक्रिय करें।

- (डी) चयनित उप मेनू को सक्रिय करें।

- चयनित मेनू आइटम का मान बदलें।

  जब आप शीर्ष स्तर SAM में एक बार मेनू बटन दबाते हैं, तो सेट सामान्य उपयोगकर्ता मेनू (एसएएम मोड अभी भी पृष्ठभूमि में सक्रिय है) के साथ स्विच हो जाएगा।

एसएएम सेटिंग्स को कैसे स्टोर करें

एसएएम मोड (आरजीबी एलाइन सेटिंग्स को छोड़कर) में बदली गई सेटिंग्स को स्टोर करने के लिए, रिमोट कंट्रोल ट्रांसमीटर या टेलीविजन सेट पर पावर बटन का उपयोग करके शीर्ष स्तर एसएएम मेनू को छोड़ दें। उल्लिखित अपवादों को स्टोर बटन के माध्यम से अलग से संग्रहीत किया जाना चाहिए।

सैम से कैसे बाहर निकलें

निम्न विधियों में से एक का उपयोग करें:

  रिमोट कंट्रोल ट्रांसमीटर या टेलीविजन सेट पर मुख्य बटन दबाकर सेट को STANDBY पर स्विच करें।

  एक मानक आरसी-ट्रांसमीटर, "00" अनुक्रम में कुंजी।

नोट: जब SAM में टीवी को एक पावर इंटरप्ट द्वारा "बंद" किया जाता है, तो जैसे ही बिजली फिर से आपूर्ति की जाती है, टीवी "सामान्य ऑपरेशन मोड" में दिखाई देगा। त्रुटि बफ़र साफ़ नहीं किया जाएगा।

एसएएम मोड अवलोकन


टिप्पणी: मुख्य मेनू "एनवीएम संपादक" के तहत, आप सेट प्रकार संख्या, सेट उत्पादन संख्या या किसी भाग के 18AC को देखने और बदलने के लिए UP / DOWN कुंजियों का उपयोग कर सकते हैं। (NVM- संपादक में अभी भी पहले जैसा ही कार्य है। , अल्फा-न्यूमेरिक एंट्री)

फैक्ट्री मोड:

फ़ैक्टरी मोड को कैसे सक्रिय करें

फ़ैक्टरी मोड को सक्रिय करने के लिए, निम्न विधि का उपयोग करें:

रिमोट कंट्रोल ट्रांसमीटर पर निम्नलिखित मुख्य अनुक्रम को दबाएं: "मेनू / होम" प्रेस "1999" से, इसके बाद सीधे "बैक / रिटर्न" बटन। अनुक्रम को कुंजीबद्ध करते समय प्रविष्टियों के बीच समय-समय पर प्रदर्शन की अनुमति दें।

फ़ैक्टरी मोड में प्रवेश करने के बाद, हम कई आइटम प्रदर्शित कर सकते हैं, अगले / पिछले मेनू आइटम को प्रदर्शित करने के लिए UP / DOWN कुंजियों का उपयोग कर सकते हैं।

फैक्ट्री मोड से बाहर कैसे निकलें

 मेनू से EXIT-FACTORY का चयन करें और "ओके" बटन दबाएं।

नोट: जब टीवी को एक पावर इंटरप्ट द्वारा "ऑफ" स्विच किया जाता है, या फैक्ट्री मोड में रहते हुए "स्टैंड-बाय" पर सामान्य स्विच किया जाता है, तो जैसे ही बिजली फिर से आपूर्ति की जाती है, टीवी "सामान्य ऑपरेशन मोड" में दिखाई देगा। त्रुटि बफ़र साफ़ नहीं किया जाएगा।

ग्राहक सेवा मोड (CSM)

ग्राहक सेवा मोड टीवी ऑपरेशन सेटिंग्स पर त्रुटि कोड और जानकारी दिखाता है। कॉल सेंटर ग्राहक (टेलीफोन द्वारा) को सेट की स्थिति की पहचान करने के लिए सीएसएम में प्रवेश करने का निर्देश दे सकता है। यह कॉल सेंटर को सेवा कॉल करने से पहले टीवी सेट में समस्याओं और विफलताओं का निदान करने में मदद करता है।

CSM एक रीड-ओनली मोड है; इसलिए, इस मोड में संशोधन संभव नहीं है।

CSM को कैसे सक्रिय करें

CSM को सक्रिय करने के लिए, मानक रिमोट कंट्रोल ट्रांसमीटर पर निम्नलिखित मुख्य अनुक्रम को दबाएं: "123654" (अनुक्रम को कुंजीबद्ध करते समय प्रदर्शनों को प्रविष्टियों के बीच समय की अनुमति दें) ग्राहक सेवा मोड में प्रवेश करने के बाद, निम्नलिखित आइटम प्रदर्शित होते हैं। अगले / पिछले मेनू आइटम को प्रदर्शित करने के लिए दाएं / बाएं कुंजियों का उपयोग करें। नोट: CSM का सक्रियण केवल तभी संभव है जब स्क्रीन पर कोई (उपयोगकर्ता) मेनू हो।

कैसे नेविगेट करें

RC- ट्रांसमीटर पर "CURSOR-DOWN / UP" घुंडी (या स्क्रॉल व्हील) के माध्यम से, मेनू के माध्यम से नेविगेट किया जा सकता है।

CSM से कैसे बाहर निकलें

CSM से बाहर निकलने के लिए, निम्न विधियों में से किसी एक का उपयोग करें।

  रिमोट कंट्रोल ट्रांसमीटर पर MENU / HOME बटन दबाएं।

  रिमोट कंट्रोल ट्रांसमीटर पर पावर बटन दबाएं।

  टेलीविजन सेट पर पावर बटन दबाएं।


सॉफ्टवेयर उन्नयन

निम्न अद्यतन। Pkg फ़ाइल के लिए है।

1. फ़ाइल को "upgrade_loader.pkg" नाम दें।

2. एक USB मेमोरी (फ़ाइल प्रारूप: FLAT, आकार: 1G ~ 8G) तैयार करें।

3. सॉफ्टवेयर को USB फ्लैश डिस्क (रूट डायरेक्टरी) में कॉपी करें।

4. टीवी को स्विच करें और USB मेमोरी स्टिक डालें जिसमें टीवी के यूएसबी 2.0 पोर्ट में से एक में सॉफ्टवेयर अपडेट फाइलें हों।

नोट: इसमें USB3.0 पोर्ट शामिल है, यदि इस पर कनेक्ट होता है, तो सॉफ़्टवेयर का पता नहीं लगाया जा सकता है।

5. टीवी पर स्विच करें। टीवी स्वचालित रूप से USB मेमोरी टिक का पता लगाएगा। फिर एक विंडो नीचे के रूप में कूदती है:


6. जब टीवी सॉफ्टवेयर अपडेट किया जाता है, तो टीवी अपने आप फिर से चालू हो जाएगा। अपने USB फ्लैश ड्राइव को हटा दें।

7. हम वर्तमान सॉफ्टवेयर संस्करण की जांच करने के लिए CSM या फैक्टरी मोड में प्रवेश कर सकते हैं।

निम्न अद्यतन .upg फ़ाइल के लिए है।

1. फ़ाइल को "autorun.upg" नाम दें।

2. एक USB मेमोरी (फ़ाइल प्रारूप: FLAT, आकार: 1G ~ 8G) तैयार करें।

3. सॉफ्टवेयर को USB फ्लैश डिस्क (रूट डायरेक्टरी) में कॉपी करें।

4. टीवी पर स्विच करें और यूएसबी मेमोरी स्टिक डालें जिसमें टीवी के यूएसबी 2.0 पोर्ट में से एक में सॉफ्टवेयर अपडेट फाइलें हों।

सॉफ़्टवेयर फ़ाइल का नाम बदलने से पहले इस F / W के संस्करण पर ध्यान दें।


फर्मवेयर अपग्रेड

[सेटिंग्स]> [अपडेट सॉफ़्टवेयर] दबाएं, फिर सेटिंग मेनू में [अपडेट के लिए खोज करें] चुनें।

2. [USB] चुनें, और फिर ठीक दबाएँ।

3. [पहचानें] चुनें, और फिर ठीक दबाएँ।

4. उस फ़ाइल को चुनें जिसे आपने डाउनलोड किया है और ओके दबाएं।

5. सॉफ्टवेयर को पहचानें और [संपन्न] चुनें, फिर निम्नलिखित चरण पर [प्रारंभ] चुनें।


6. चुनें [अपडेट] सॉफ्टवेयर अपडेट शुरू करने के लिए ओके दबाएं।

6. प्रगति में उन्नयन।

चरण 3: SW संस्करण की जाँच करें।

1. सॉफ्टवेयर जलने के बाद, टीवी पुनः आरंभ होगा

2. "123654" दबाएँ, सॉफ्टवेयर संस्करण सही है या नहीं, यह जांचने के लिए ग्राहक सेवा मोड डालें।


एरर कोड

टीवी सेट में विफलताओं को इंगित करने के लिए त्रुटि कोड की आवश्यकता होती है। सिद्धांत रूप में प्रत्येक के लिए एक अद्वितीय त्रुटि कोड उपलब्ध है:

सक्रिय (एसडब्ल्यू) संरक्षण।

असफल I2C डिवाइस।

सामान्य I2C त्रुटि।

एनवीएम में संग्रहीत अंतिम पांच त्रुटियां, सेवा मेनू में दिखाई जाती हैं। इसे त्रुटि बफर कहा जाता है।

त्रुटि कोड बफर में पिछली बार बफर मिटा दिए जाने के बाद से सभी त्रुटियां पाई गई हैं। बफर को बाएं से दाएं लिखा जाता है। जब कोई त्रुटि होती है जो त्रुटि कोड बफर में अभी तक नहीं है, तो इसे बाईं ओर प्रदर्शित किया जाता है और अन्य सभी त्रुटियां एक स्थिति को दाईं ओर स्थानांतरित करती हैं।

यदि यह त्रुटि बफर में किसी भी त्रुटि से भिन्न होती है, तो बफर में एक त्रुटि जोड़ी जाएगी। अंतिम पाया गया त्रुटि बाईं ओर प्रदर्शित होता है।

निर्दिष्ट त्रुटि कोड के साथ एक त्रुटि कभी भी गतिरोध की स्थिति में नहीं आती है। यह हमेशा डायग्नोसेबल होना चाहिए (जैसे ओएसडी या ब्लिंकिंग एलईडी के माध्यम से त्रुटि बफर)

यदि एक त्रुटि कोड द्वारा पहचानी गई विफलता स्वचालित रूप से अन्य त्रुटि कोड (कारण और प्रभाव) में परिणाम होती है, तो केवल MAIN विफलता का त्रुटि कोड प्रदर्शित होता है।

त्रुटि बफ़र कैसे पढ़ें

• SAM / CSM के माध्यम से स्क्रीन पर (यदि आपके पास कोई चित्र है)।

उदाहरण:

- त्रुटि: 000 000 000 000 000: कोई त्रुटि नहीं मिली

- त्रुटि: 013 000 000 000 000: त्रुटि कोड 13 अंतिम और एकमात्र ज्ञात त्रुटि है

- त्रुटि: 034 013 000 000 000: त्रुटि कोड 13 पहले पता चला था और त्रुटि कोड 34 अंतिम पता चला (सबसे नई) त्रुटि है

निमिष एलईडी प्रक्रिया के माध्यम से (जब आपके पास कोई चित्र नहीं है)।

इस चेसिस में केवल "लेयर 2" त्रुटि कोड उपलब्ध हैं और एसएसबी पर समस्याओं को इंगित करते हैं। CSM के सक्रिय होने पर उन्हें एलईडी ब्लिंकिंग द्वारा ट्रिगर किया जाता है। केवल निम्न परत 2 त्रुटियां परिभाषित की गई हैं:


त्रुटि बफ़र कैसे साफ़ करें

त्रुटि कोड बफ़र को निम्न मामलों में साफ़ किया जाता है:

एसएएम मेनू में क्लियर कमांड का उपयोग करके

फ़ैक्टरी मोड में CLEAR कमांड का उपयोग करके:

रिमोट कंट्रोल ट्रांसमीटर पर निम्नलिखित प्रमुख अनुक्रम का उपयोग करके: "062599" सीधे ओके बटन के बाद।

यदि त्रुटि बफ़र की सामग्री 50 घंटों के लिए नहीं बदली है, तो त्रुटि बफ़र स्वचालित रूप से रीसेट करता है।

नोट: यदि आप टेलीविजन सेट से मुख्य को डिस्कनेक्ट करके एसएएम से बाहर निकलते हैं, तो त्रुटि बफर रीसेट नहीं है।

विकल्प कोड सेट करें

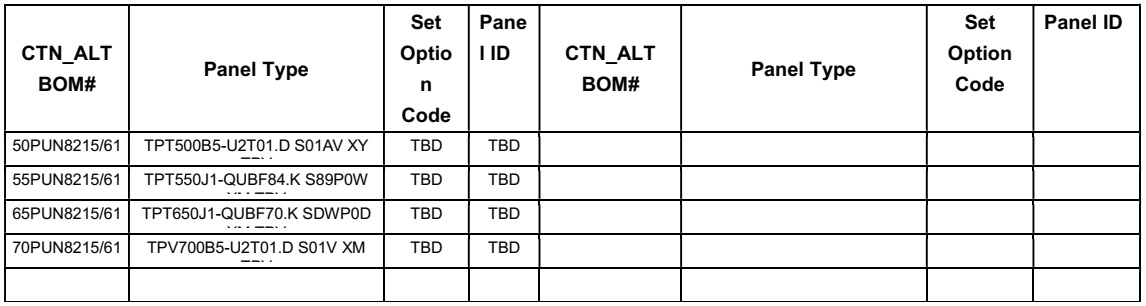

आरसी ट्रांसमीटर पर निम्नलिखित मुख्य अनुक्रम को दबाएं: "062598" सीधे एमईएनयू और "एक्सएक्सएक्स" द्वारा पीछा किया जाता है, जहां "एक्सएक्सएक्स" पैनल प्रकार का 3 अंकों का दशमलव मान है: नीचे टैब में कॉलम "सेट विकल्प कोड" देखें। डिस्प्ले कोड रीसेट करने के बाद, सेट को तुरंत पुनः आरंभ करें


पावर लेआउट एसएसबी


सर्किट आरेख (स्कैमैटिक्स)
