पैनासोनिक SA-PM86DGCS, SA-PM86DEE डीवीडी स्टीरियो सिस्टम

इस मॉडल की तंत्र इकाई DLS6 है

RMS आउटपुट पावर THD 10% 80 W प्रति चैनल (3 1), 1 kHz

कुल आरएमएस डॉल्बी डिजिटल मोड 80 डब्ल्यू प्रति चैनल (3 1), 1 kHz

पीएमपीओ आउटपुट पावर 1800 डब्ल्यू

वक्ता: SB-PM86EG-K

वीडियो सिस्टम PAL625 / 50, PAL525 / 60, NTSC

बिजली की खपत 95 डब्ल्यू एसी 230 वी, 50 हर्ट्ज (ईई) - एसी 220 से 240 वी, 50/60 हर्ट्ज (जीसीएस)

मरम्मत और समायोजन से पहले एसी बिजली डिस्कनेक्ट करें, बिजली की आपूर्ति कैपेसिटर C2207, C2210, C2211, C2212, C2742, C5105, C5106, C5916, C5917, डिस्चार्ज करें।

C5938, C5562, C5954, C5979 और C5993 एक 10Ω, 1W अवरोधक के माध्यम से जमीन पर। इस तरह से (उदाहरण के लिए, एक पेचकश ब्लेड के साथ) प्रत्यक्ष रूप से शॉर्ट-सर्किट न करें, क्योंकि यह ठोस राज्य उपकरणों को नष्ट कर सकता है।

मरम्मत पूरी होने के बाद, वर्तमान से बचने के लिए, एक वैरिएक का उपयोग करके धीरे-धीरे बिजली बहाल करें।

एसी 220- 240 V पर वर्तमान खपत, 50/60 हर्ट्ज पर NO SIGNAL मोड (वॉल्यूम मिन में) ~ 500 mA होनी चाहिए। (GCS)

NO SIGNAL मोड में एसी 230 V 50 हर्ट्ज (वॉल्यूम मिनट पर) पर वर्तमान खपत ~ 500 एमए होना चाहिए। (ईई)

सुरक्षा

यदि निम्न में से किसी भी स्थिति पर गौर किया जाए तो सुरक्षा सर्किटरी संचालित हो सकती है:

• बिजली चालू होने पर कोई आवाज़ नहीं सुनाई देती है।

• प्रदर्शन के दौरान ध्वनि रुक जाती है।

इस सर्किटरी का कार्य सर्किटरी क्षति को रोकना है यदि, उदाहरण के लिए, सकारात्मक और नकारात्मक स्पीकर कनेक्शन तार "छोटा" हैं, या यदि एम्पलीफायर के संकेतित प्रतिबाधा से कम प्रतिबाधा के साथ स्पीकर सिस्टम का उपयोग किया जाता है।

यदि ऐसा होता है, तो नीचे दी गई प्रक्रिया की रूपरेखा का पालन करें:

1. बिजली बंद करें।

2. समस्या का कारण निर्धारित करें और उसे ठीक करें।

3. एक मिनट बाद फिर से बिजली चालू करें।

ध्यान दें:

जब संरक्षण सर्किटरी कार्य करता है, तो इकाई तब तक संचालित नहीं होगी जब तक कि बिजली पहले बंद न हो और फिर से चालू हो।

पिकअप इकाई को अलग न करें, क्योंकि उजागर लेजर डायोड से विकिरण खतरनाक है।

2. पिकअप इकाई पर चर रोकनेवाला को समायोजित न करें। यह पहले से ही समायोजित था।

3. ऑप्टिकल उपकरणों का उपयोग करके फोकस लेंस को न देखें।

4. पिकअप लेंस को लंबे समय तक न देखने की सलाह दें

सेवा मोड

मुख्य इकाई और रिमोट कंट्रोल यूनिट पर विभिन्न बटन संयोजन दबाकर सेवा मोड को सक्रिय किया जा सकता है।

नीचे जाँच के लिए विभिन्न मोड के लिए सारांश

बिजली की आपूर्ति बंद होने पर त्रुटि कोड रद्द कर दिया जाएगा।

1: CPPM कॉपी गार्ड फ़ंक्शन है जो पहले से कॉपीराइट की सुरक्षा के लिए डिस्क में लिखा गया है।

2: CEC एचडीएमआई से जुड़े उपकरणों के उच्च-स्तरीय उपयोगकर्ता नियंत्रण के लिए उपयोग किया जाने वाला उपभोक्ता इलेक्ट्रॉनिक नियंत्रण है।

3: एचडीसीआई डीवीआई या एचडीएमआई कनेक्शन के लिए डिजिटल ऑडियो और वीडियो सामग्री प्रसारण को नियंत्रित करने के लिए विकसित विनिर्देश है

मुख्य इकाई और रिमोट कंट्रोल यूनिट पर विभिन्न बटन संयोजनों को दबाकर, आप जाँच के लिए विभिन्न सेवा मोड सक्रिय कर सकते हैं।

न की सीमाओं के कारण। FL डिस्प्ले पर दिखाए जाने वाले वर्ण, रिमोट कंट्रोल यूनिट पर "FL डिस्प्ले" बटन का उपयोग दो डिस्प्ले पेज दिखाने के लिए किया जा सकता है। (प्रदर्शन १ / प्रदर्शन २)।

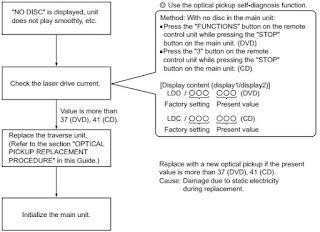

ऑप्टिकल पिक-अप सेल्फ-डायग्नोसिस

इस इकाई में ऑप्टिकल पिकअप सेल्फ डायग्नोसिस फंक्शन और टिल्ट एडजस्टमेंट चेक फंक्शन को शामिल किया गया है। मरम्मत करते समय, प्रभावी आत्म निदान और झुकाव समायोजन के लिए निम्न प्रक्रिया का उपयोग करें। जब "NO DISC" प्रदर्शित हो तो ऑप्टिकल पिकअप को बदलने से पहले स्व-निदान फ़ंक्शन का उपयोग करना सुनिश्चित करें। एक दिशानिर्देश के रूप में, आपको ऑप्टिकल पिकअप को बदलना चाहिए जब लेजर ड्राइव वर्तमान का मान निर्दिष्ट मान से अधिक है।

 [पावर ऑन करने के लिए पावर बटन दबाएं, और यूनिट के गर्म होने से पहले तीन मिनट के भीतर मूल्य की जांच करें। (अन्यथा, परिणाम गलत होगा।)

डीवीडी सेल्फ डायग्नोस्टिक फंक्शन-एरर कोड

बिक्री प्रदर्शन ताला समारोह

यह फ़ंक्शन डिस्क को खो जाने से रोकता है जब यूनिट को डिस्क इजेक्ट फ़ंक्शन को अक्षम करके बिक्री प्रदर्शन के लिए उपयोग किया जाता है।

"लॉक्ड" यूनिट पर प्रदर्शित होता है, और साधारण ऑपरेशन अक्षम होता है।

डिस्क को हटाने का निषेध

1. डीवीडी / सीडी फ़ंक्शन का चयन करें।

2. बिजली चालू स्थिति में, मुख्य इकाई पर STOP बटन और पावर बटन को कम से कम तीन सेकंड के लिए दबाए रखें। (फ़ंक्शन सक्रिय होने पर "LOCKED" संदेश प्रकट होता है।)

[OPEN / CLOSE बटन अमान्य है और मुख्य इकाई "LOCKED" प्रदर्शित करती है जबकि लॉक फ़ंक्शन मोड में प्रवेश किया जाता है]

चयनकर्ता और डिस्क का निषेध संचालन

1. डीवीडी / सीडी फ़ंक्शन का चयन करें।

2. पावर ऑन स्थिति में, कम से कम तीन सेकंड के लिए मुख्य इकाई पर PLAY बटन और पावर बटन को दबाए रखें। (फ़ंक्शन सक्रिय होने पर "LOCKED" संदेश प्रकट होता है।)

लॉक को उसी प्रक्रिया द्वारा रद्द किया जा सकता है जैसे सेटिंग में उपयोग किया जाता है। ("UNLOCKED" को रद्द करने पर प्रदर्शित किया जाता है। पावर केबल को पावर आउटलेट से डिस्कनेक्ट करने से लॉक रद्द नहीं होता है।)

डीवीडी प्लेयर की मरम्मत के बाद वसूली

• जब फ्लैश रोम आईसी या डीवीडी मॉड्यूल पी.सी.बी. ड्राइव को ऑप्टिमाइज़ करने के लिए रिकवरी प्रोसेसिंग को प्रतिस्थापित किया जाता है। पुनर्प्राप्ति डिस्क को स्वचालित रूप से पुनर्प्राप्ति को संसाधित करने के लिए चलाएँ।

• रिकवरी डिस्क (उत्पाद संख्या: RFKZD03R005) [SPG]

• रिकवरी प्रक्रिया करना

1. प्लेयर पर रिकवरी डिस्क RFKZD03R005 लोड करें और इसे चलाएं।

2. पुनर्प्राप्ति स्वचालित रूप से की जाती है। जब यह समाप्त हो जाता है, तो स्क्रीन पर एक संदेश दिखाई देता है।

3. रिकवरी डिस्क निकालें।

4. बिजली बंद करें।

5. खिलाड़ी को प्रारंभिक।

डीवीडी प्लेयर के फर्मवेयर संस्करण

• डीवीडी प्लेयर के फर्मवेयर को गुणवत्ता में सुधार के लिए नवीनीकृत किया जा सकता है, जिसमें घटिया डिस्क के लिए परिचालन और खेलने की क्षमता भी शामिल है। ड्राइव को अनुकूलित करने के लिए प्रसंस्करण।

रिकवरी डिस्क में फर्मवेयर संस्करण-अप भी है।

• संस्करण-अप के बाद, पुनर्प्राप्ति प्रसंस्करण स्वचालित रूप से निष्पादित होता है।

• संस्करण-अप के लिए रिकवरी डिस्क की भाग संख्या को देखा जाएगा जब इसे आपूर्ति की जाएगी।

• अद्यतन फर्मवेयर

1. रिकवरी डिस्क को प्लेयर पर लोड करें और इसे चलाएं।

2. खिलाड़ी का फर्मवेयर संस्करण स्वचालित रूप से जांचा जाता है। जब भी आवश्यक हो उचित संदेश दिखाई देता है।

3. रिमोट कंट्रोलर कर्सर कुंजी का उपयोग करके, चुनें कि संस्करण अद्यतन किया जाना है या नहीं। (हां / नहीं का चयन)

4. ए। यदि हां चयनित है, तो संस्करण अद्यतन किया जाता है।

ख। यदि नहीं चुना गया है, तो केवल वसूली की जाती है।

5. ए। अपडेट समाप्त होने पर, स्क्रीन पर दिखाई देने वाले संदेश के अनुसार डिस्क को हटा दें।

ख। स्क्रीन पर दिखाई देने वाले संदेश के अनुसार डिस्क निकालें।

6. बिजली बंद करें।

[यदि बिजली की खराबी के कारण संस्करण-अप के दौरान एसी बिजली की आपूर्ति बंद है, तो संस्करण-अप अनुचित तरीके से किया जाता है। ऐसे मामले में, फ्लेश रॉम आईसी को बदलें और संस्करण-अप को फिर से करें।]

डीवीडी मॉड्यूल पी.सी.बी. रीसेट

• फ्लैश रोम आईसी या डीवीडी मॉड्यूल P.C.B. की जगह लेने के बाद, FL त्रुटि कोड "डीवीडी F897" प्रदर्शित करता है। इसका मतलब है कि इकाई को ठीक से शुरू नहीं किया गया है और निम्नलिखित प्रक्रिया को पूरा करने की आवश्यकता है।

• प्रक्रियाएं:

1. मुख्य इकाई पर "रोक" बटन दबाते समय रिमोट कंट्रोल पर दबाएं। (आरंभीकरण में प्रवेश करने के लिए)

2. FL प्रदर्शन शो "INIT"

3. मुख्य इकाई पर "STOP" बटन दबाते समय, रिमोट कंट्रोल पर "OK" दबाएं। (यूनिट को रीसेट करने के लिए)

4. FL प्रदर्शन से पहले "RESET" प्रदर्शित करेगा फिर से TOC पढ़ने में बदल जाएगा।

5. बिजली बंद इकाई। एसी कॉर्ड को अनप्लग करें।

6. यूनिट पर बिजली। यह कोई समस्या नहीं होनी चाहिए। अगर समस्या डीवीडी मॉड्यूल पर जारी रहती है तो पी.सी.बी. या फ्लैश रोम आईसी

पावर एम्पलीफायर और मुख्य पावर योजनाबद्ध

पावर क्लैंप सर्किट

पावर ट्रांसफार्मर सर्किट
